四、数字孪生

功能导图

概念说明

• 孪生体模板：由一个孪生体对象，关联几何模型，关联属性主表，进而关联该对象相关属性信息，实现基于唯一编码的信息集成

• 孪生体实例：基于孪生体模板，结合时空基座、物联基座和数据基座处理形成的服务资源，实例化形成的孪生体对象组

4.1 系统孪生体模板

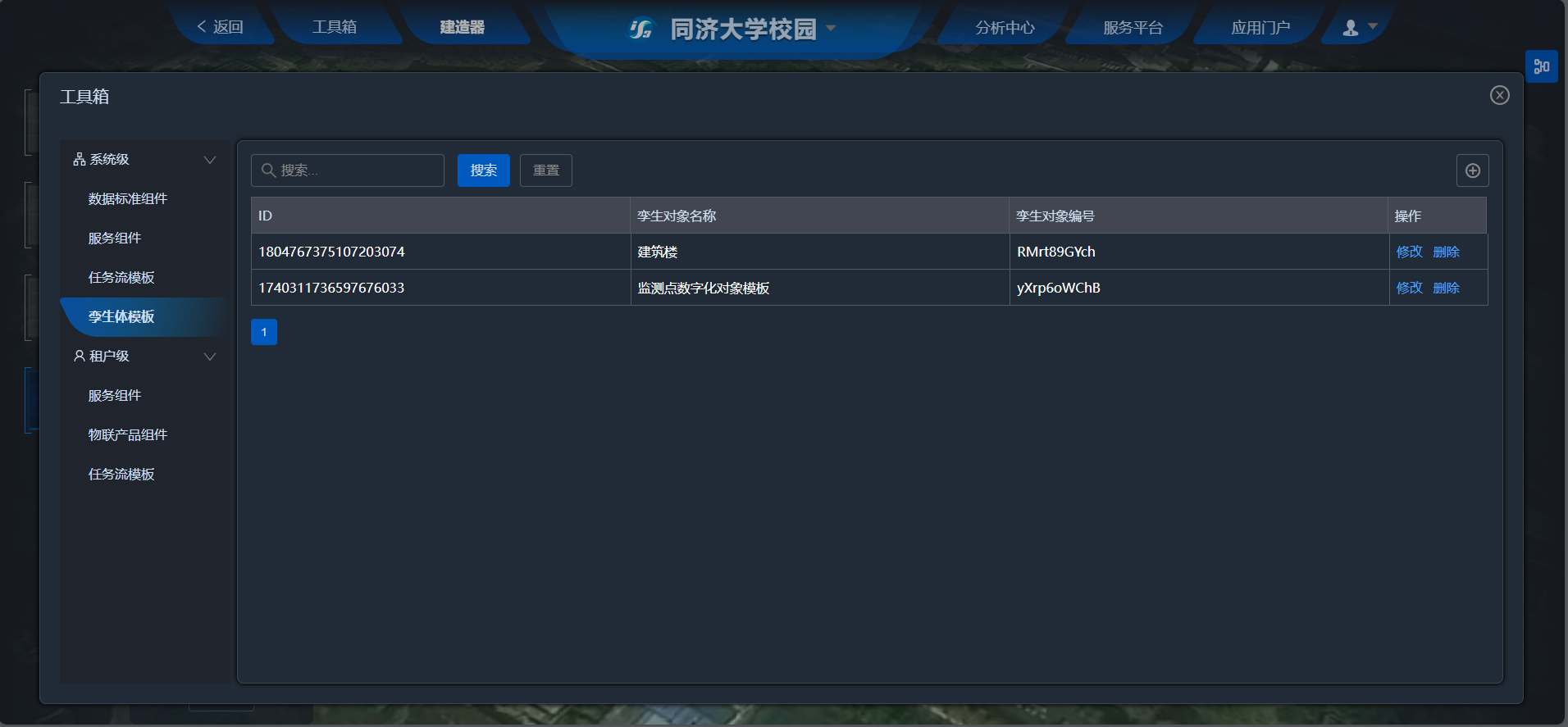

点击工具箱，查看孪生体模板

4.2 项目孪生体模板

4.2.1 孪生体模板列表

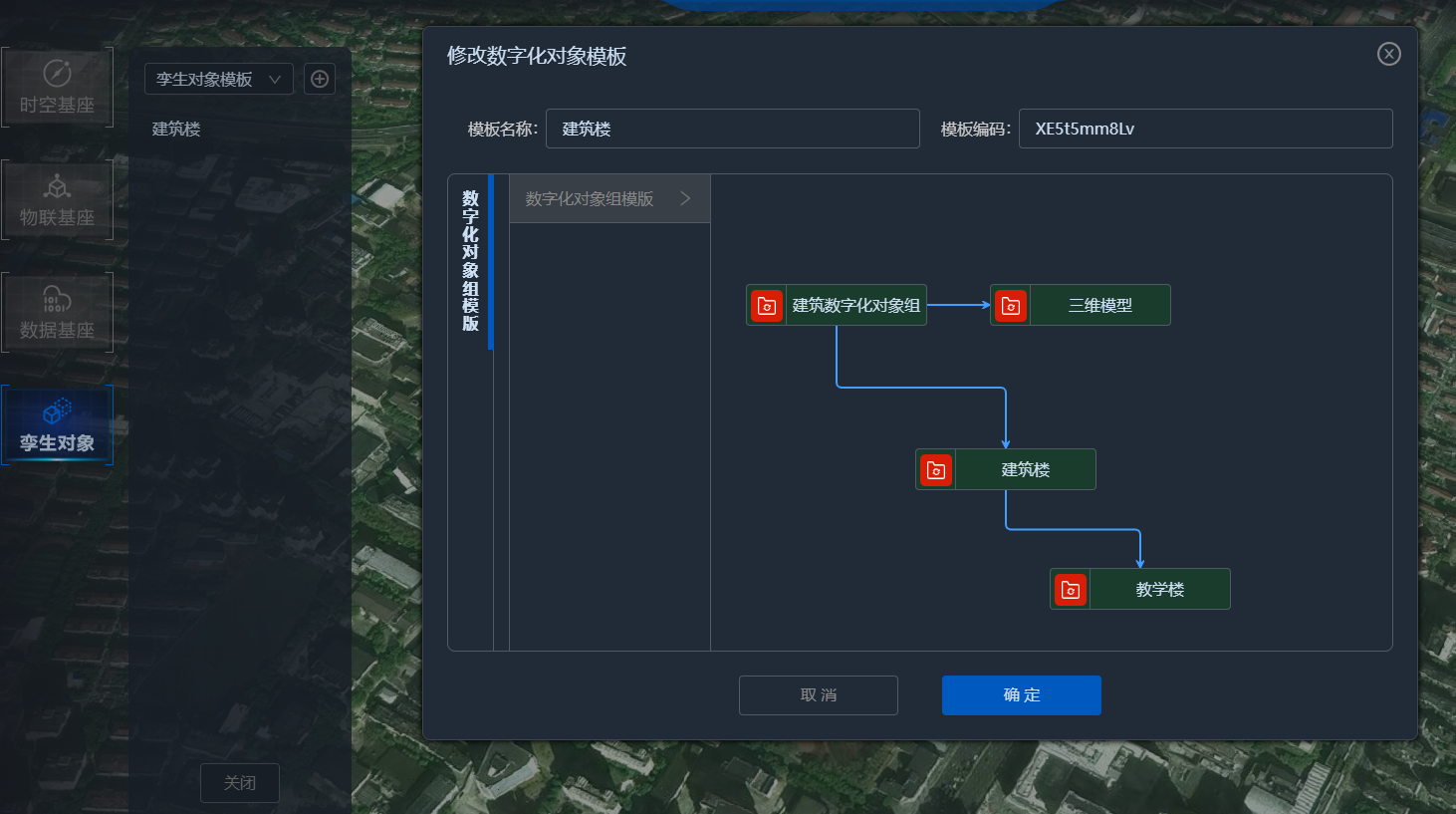

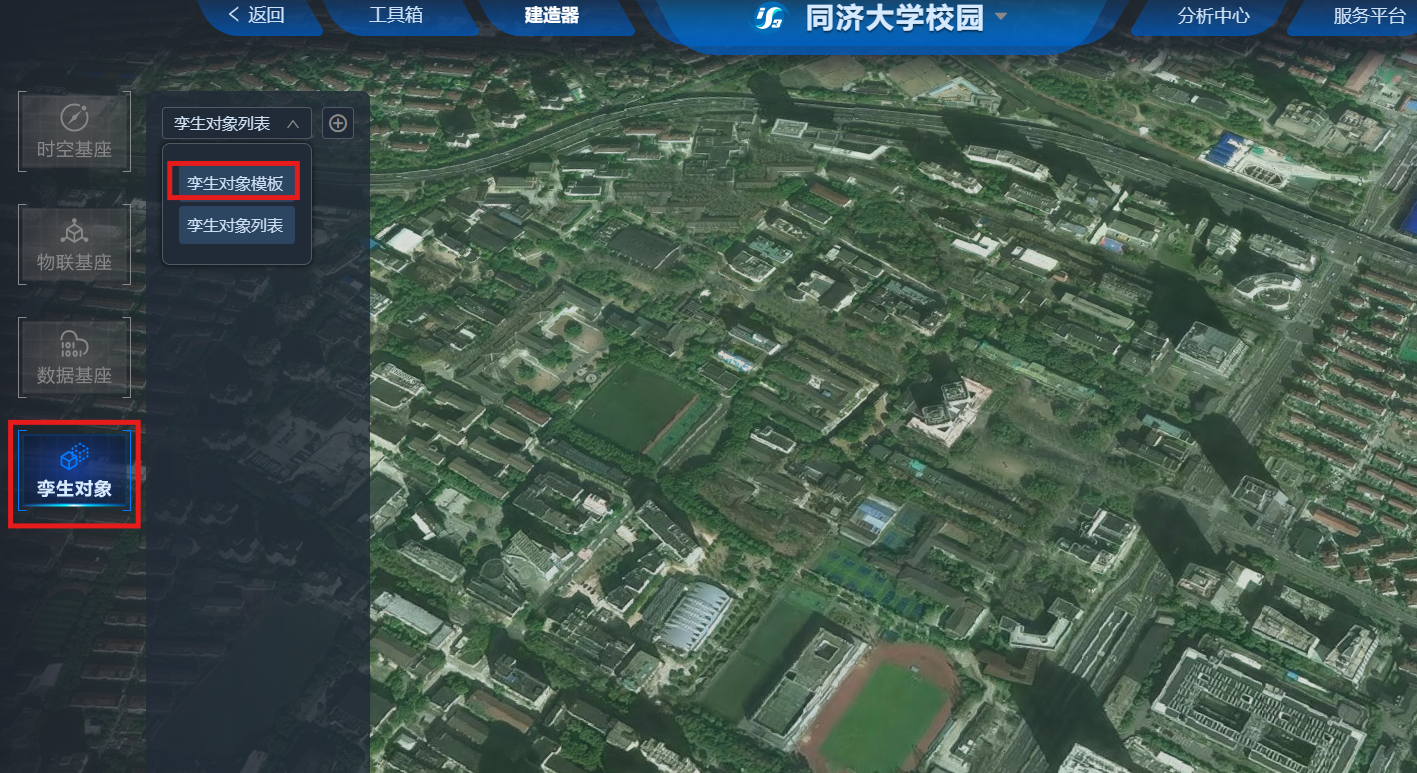

进入主界面，点击孪生对象，下拉切换孪生对象模板，可以查看当前项目内的孪生体模板。

4.2.2 ★ 孪生体模板创建

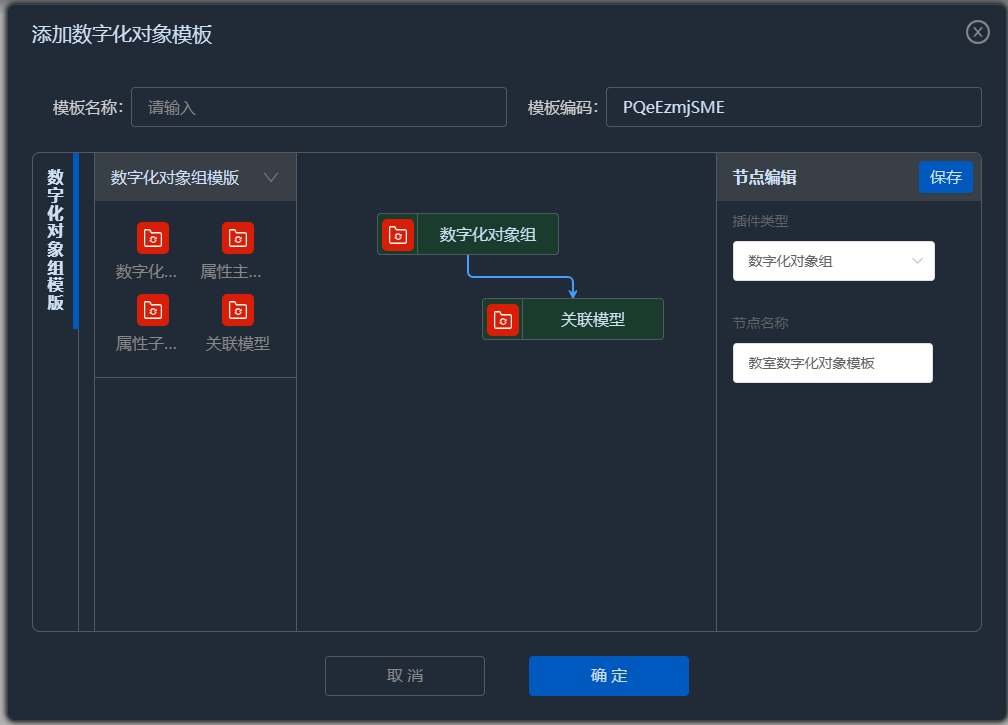

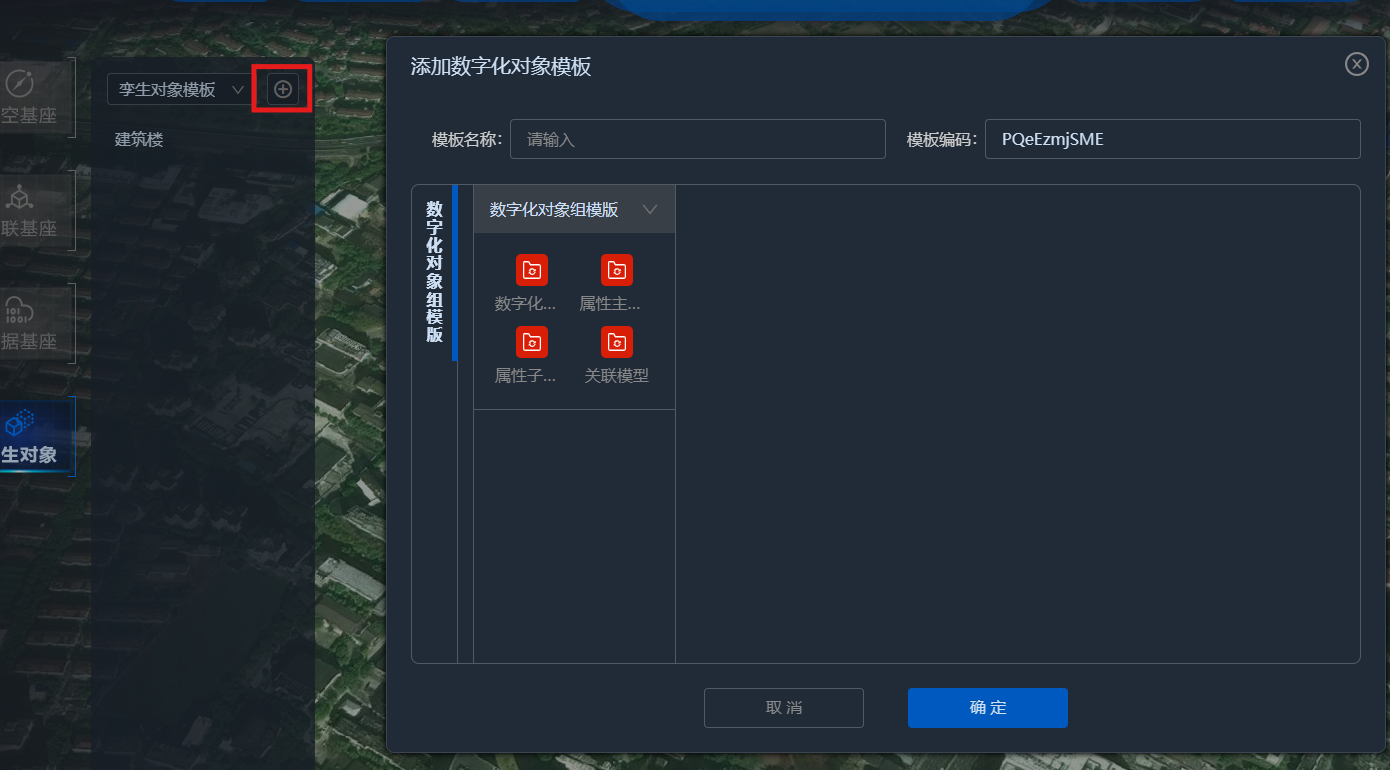

点击+，弹出孪生体模板创建面板。需填入如下信息：

• 模板名称：填写需要新增的孪生体模板名称

• 模板编码：默认生成，无需修改

• 孪生体模板定义：需基于组件进行搭建。

左边显示的四大类组件节点，具体如下：

• 数字化对象节点：必需节点，需要首先创建一个

• 关联模型节点：必需节点，需要首先创建一个，然后建立一条从数字化对象节点到关联模型节点的连线

• 属性主元数据节点：必需的唯一节点，需要指定一张数据表作为数字化对象的主表

• 属性从元数据节点：可选节点，支持多属性表关联，需指定主数据和元数据的关联管理

拖拽数字化对象组节点和关联模型节点，并连线，可以修改节点的名称

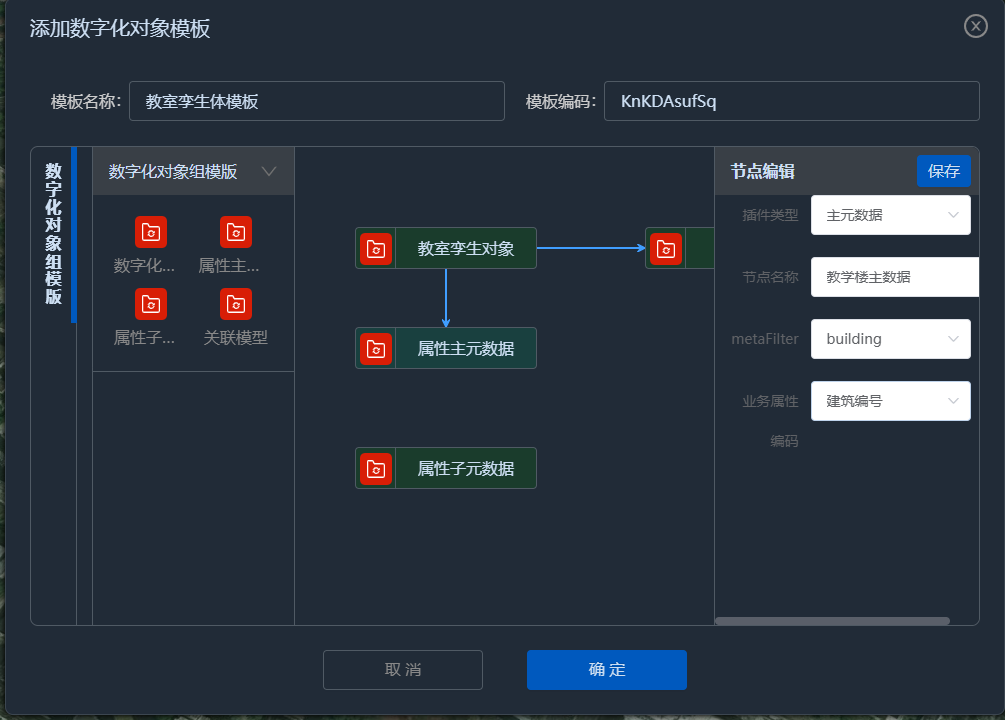

添加属性主元数据节点，选择该节点的如下信息：

• metaFilter：选择该节点对应的元数据定义，例如建筑表 building

• 业务属性编码：选择该元数据中，用于标记对象的标识字段的，例如建筑编号 building_code

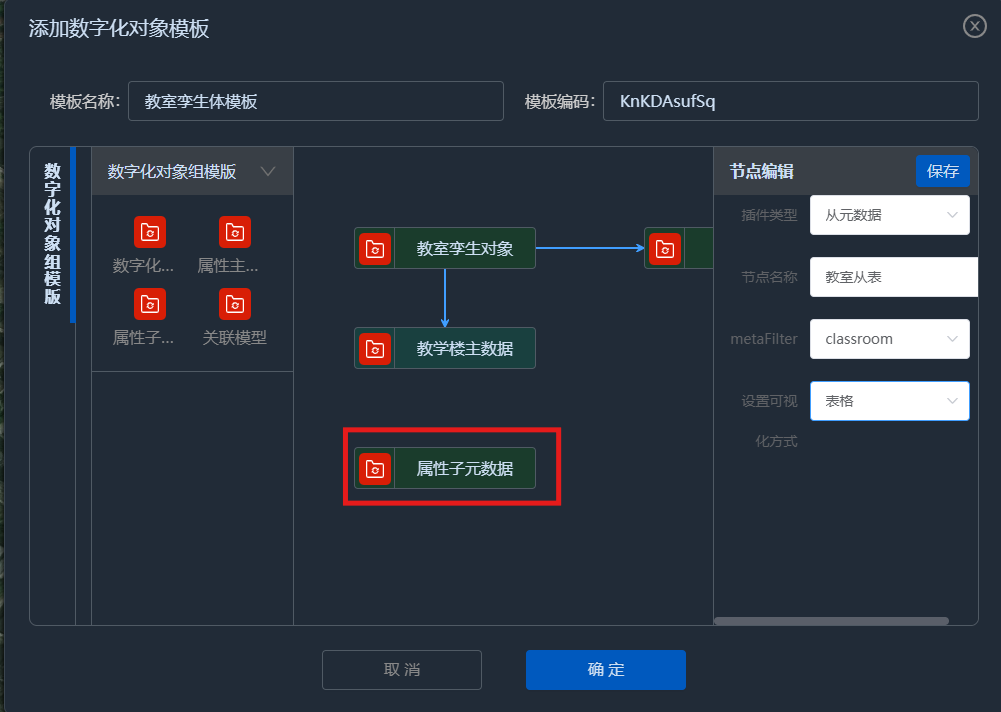

添加属性从节点，需选择该节点的如下信息：

• metaFilter：选择从节点的元数据信息，例如教室表 classroom

• 设置可视化方式：对于从节点查询信息的默认表达方式，目前支持表格，对于时序数据，可选图表方式显示

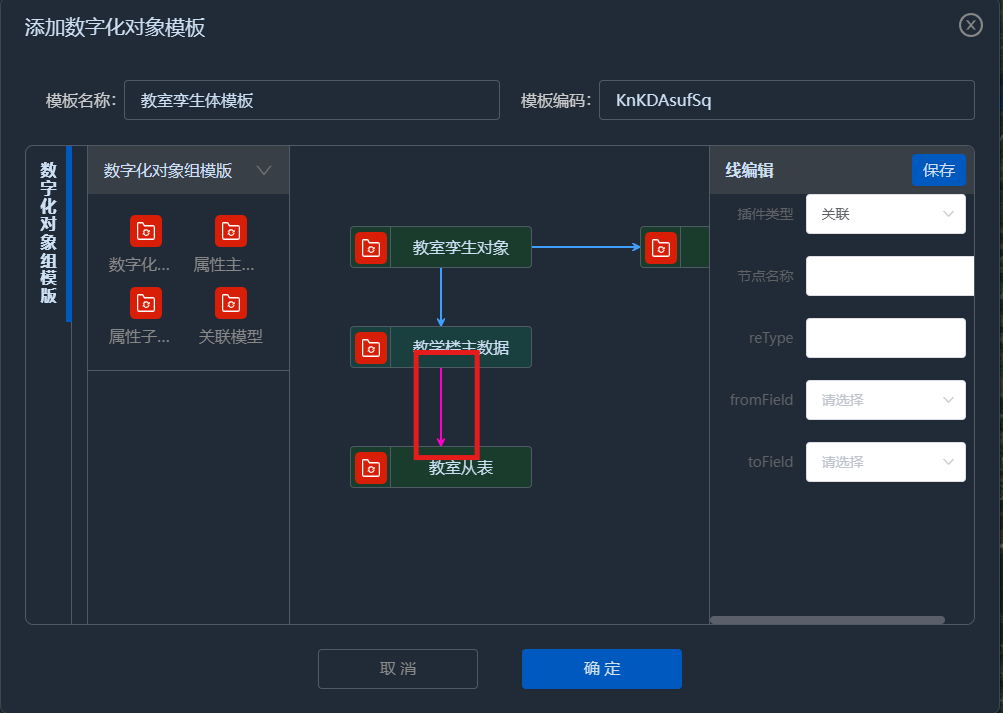

需对主元数据表和从元数据表之间的连接进行定义，单击中间的连线，右边弹出线编辑，需填入如下信息：

• 连线名称

• reType：关联方式，可分为如下几种

  • one2one：1对1

  • one2list：1对多

  • list2list：多对多

• fromField：主元数据的关联字段

• toField：从元数据的关联字段

确认无误后，点击保存，完成孪生体模板创建。

4.3 ★ 孪生体配置

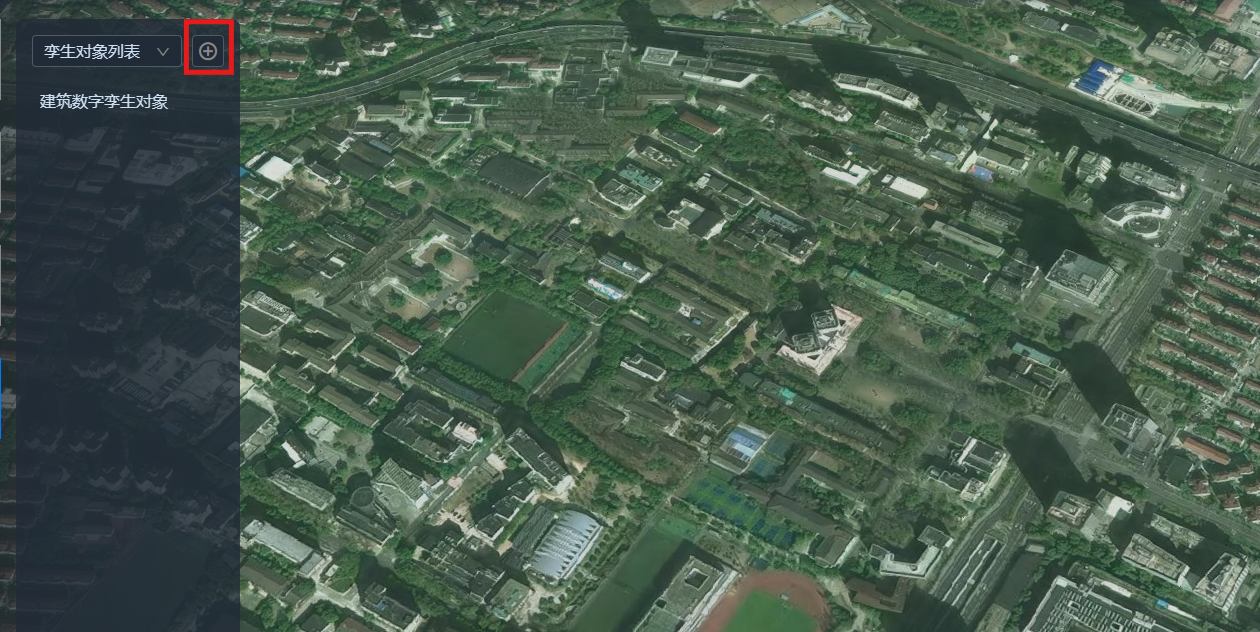

进入主界面，孪生对象下选择孪生对象列表下拉框，点击+

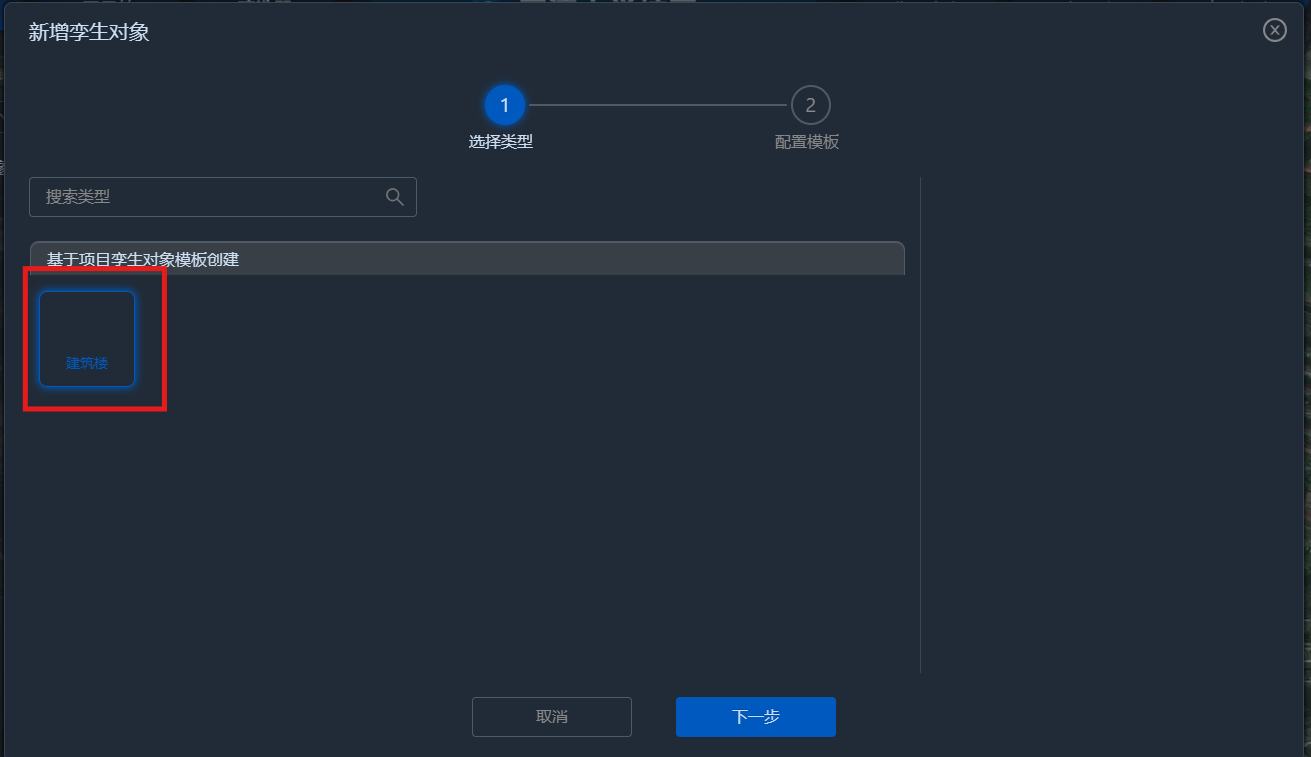

选择创建好的数字化对象组模板，点击下一步

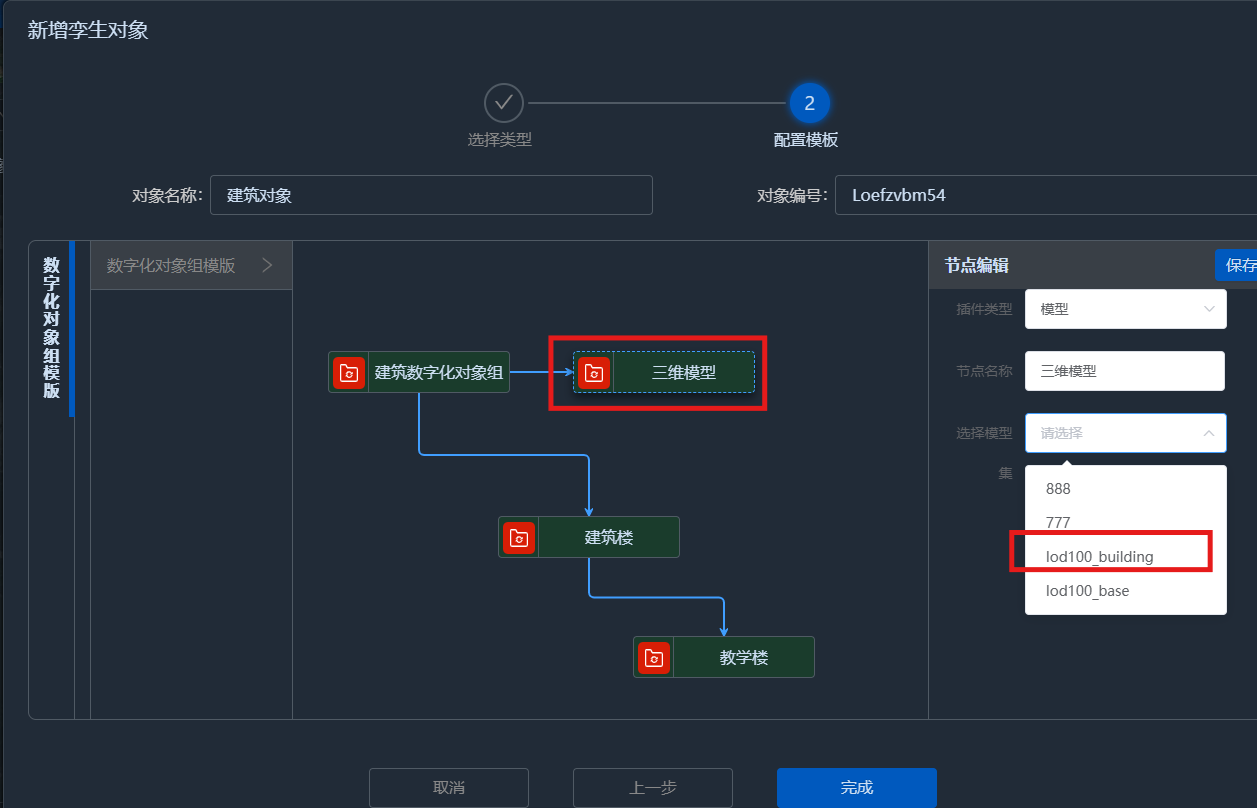

点击三维模型节点，选择该孪生体对象对应的模型资源

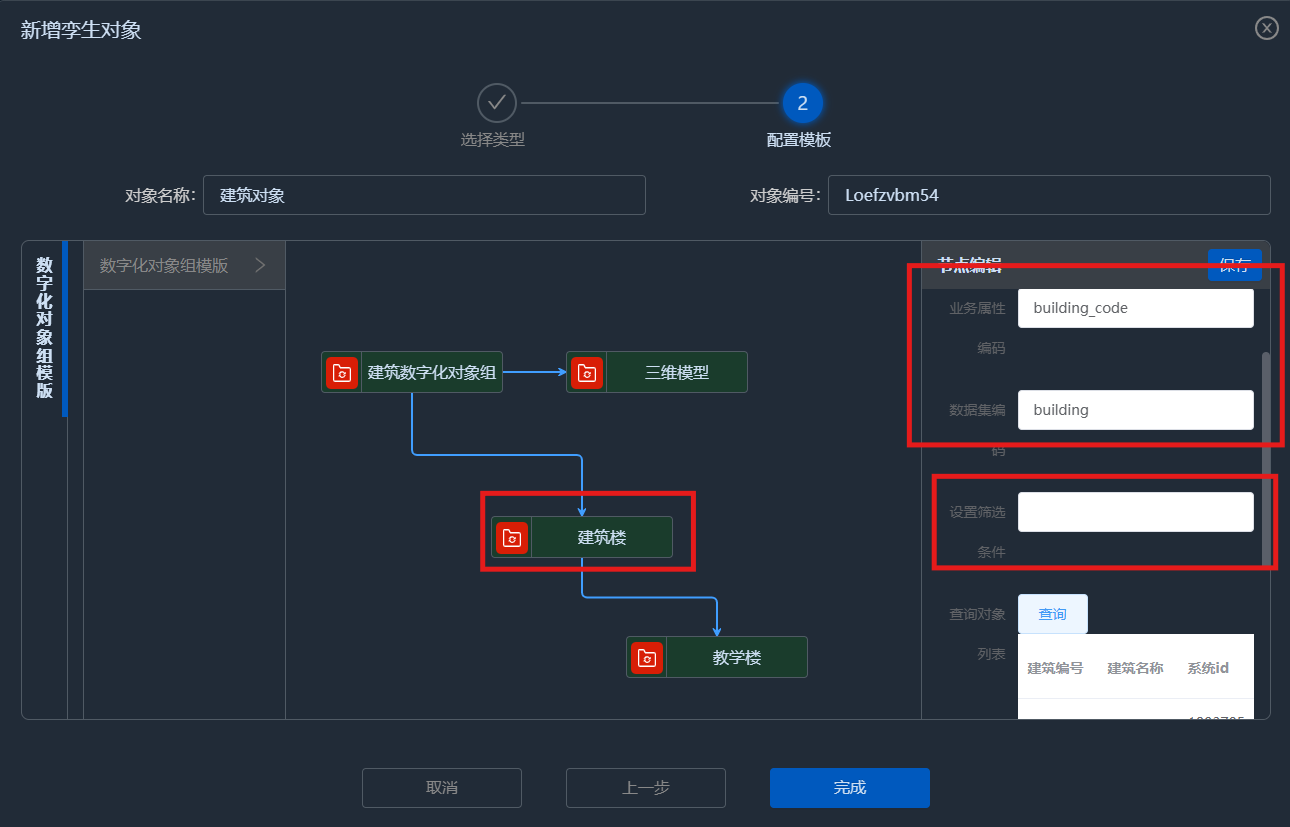

点击主元数据节点，设定其筛选条件（也可不设置，默认全部），点击查询，可以查询该设置下的所有对象列表。

同时还需设置相应的从表信息。

4.4 孪生体列表与交互

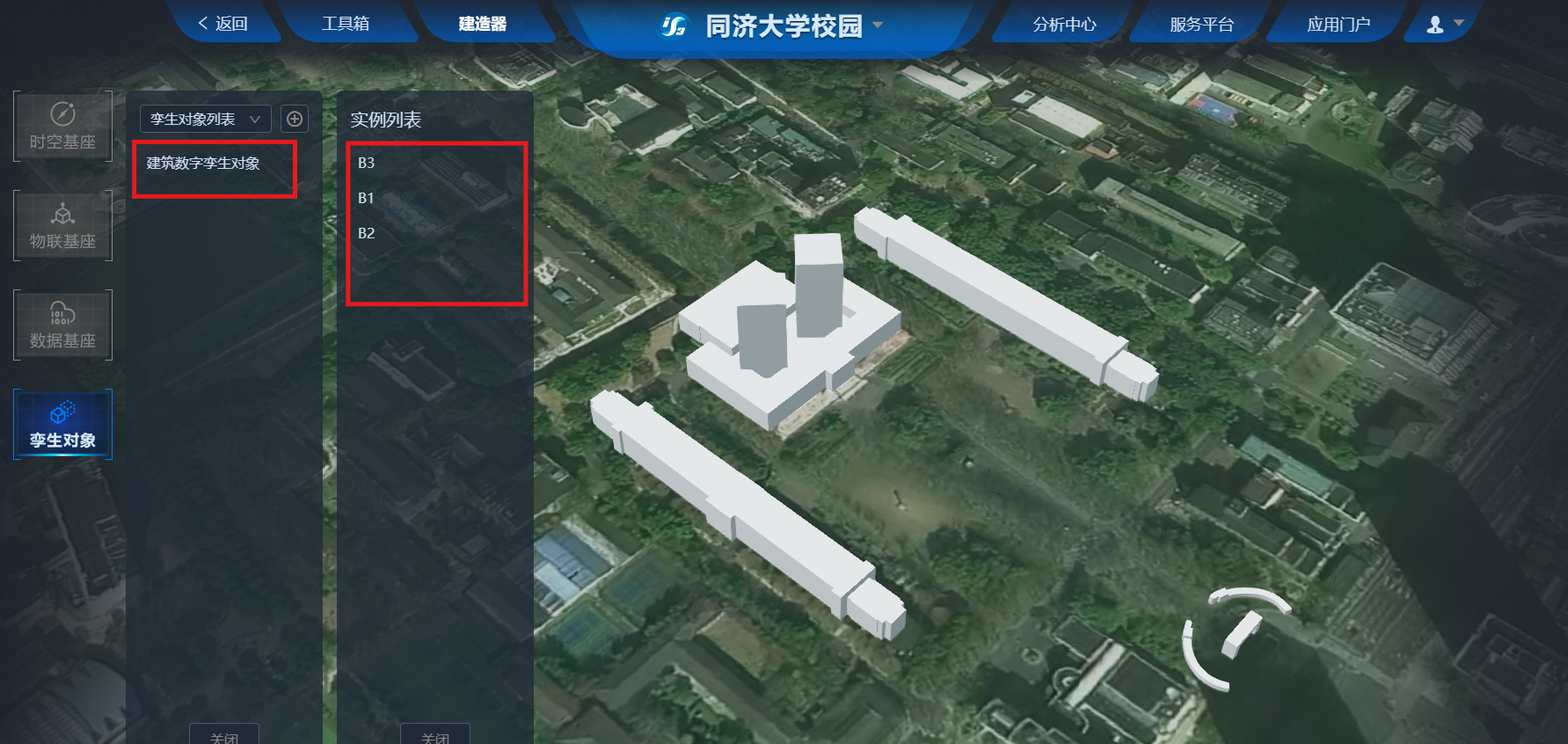

点击定义好的数字孪生对象组，可以查看该对象组下面的孪生体列表

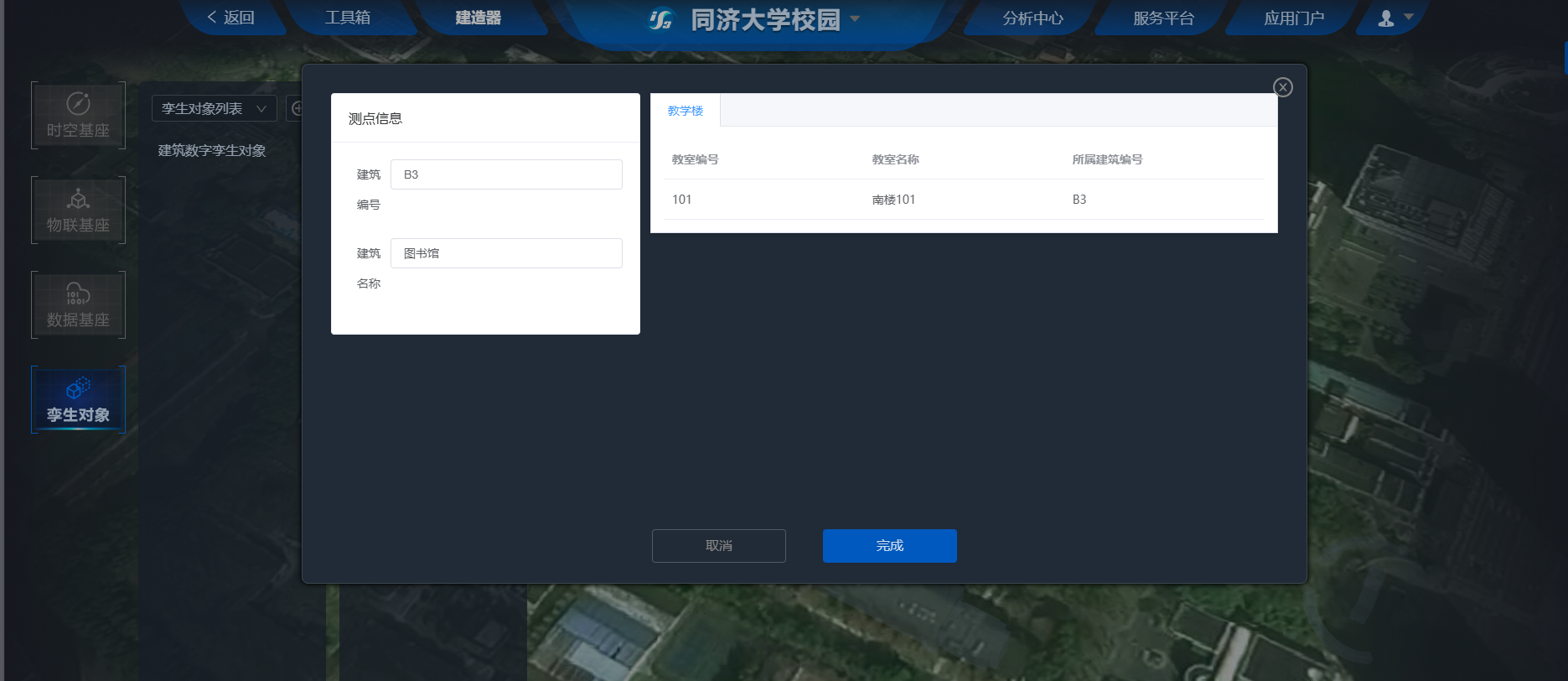

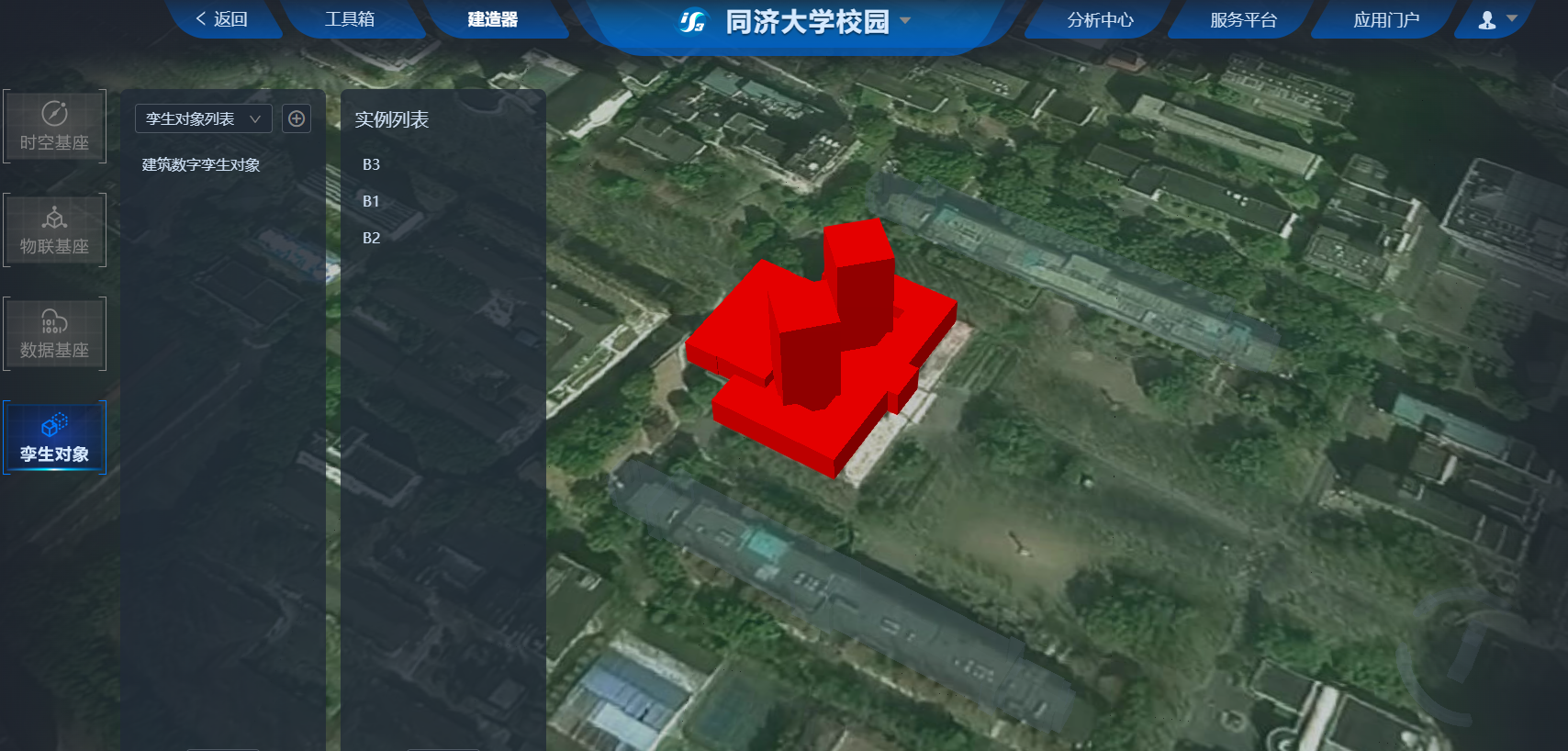

点击视图中的模型，或列表上的对象，可以查看该孪生体对象的具体属性信息。
